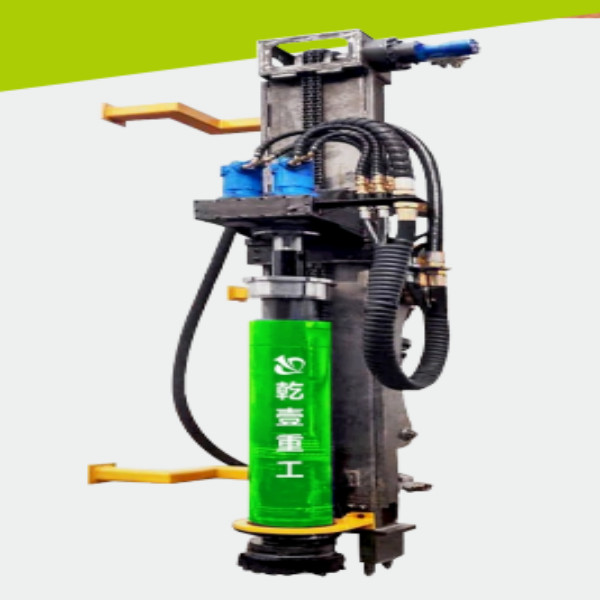

Zautomatyzowana operacja wiercenia w skaleAnaliza jasnego punktu:
1.Aby zrealizować zmianę wiertarki koparki, a na tym samym torze nad wymianą wielu maszyn (wiertarka tnąca, wiertarka udarowa, wiertarka),
osiągnąć wielozadaniową maszynę
2.Transformacja koparki nie wpływa na pierwotną funkcję koparki, nie ma potrzeby przechodzenia do drugiego ramienia, wygodniej
wymiana (30 minut można przywrócić do koparki), wygodny montaż i demontaż, duża prędkość wiercenia, mniej energii
konsumpcja
3.Dodaj obrotowy cylinder olejowy, aby gdy koparka zatrzymuje się na różnych zboczach, mogła utrzymać wiercenie w pionie.
SPECYFIKACJA I PARAMETRY TECHNICZNE
| -Zalecana tabela dopasowania sprzętu do wiercenia | ||||
| Średnica otworu (mm) | 200 | 300 | 350 | 400 |
| Koparka adapterowa (tony) | 6-12 | ≥12 | ≥15 | ≥20 |
| Średnica rury wiertniczej (mm) | 89 | 112 | 112 | 122 |
| Adaptacyjna średnica bitu (mm) | 200 | 300 | 350 | 400 |
| Rozmiar sprężarki powietrza (mm) | 3000x1800x2000 | 3500x1950x2030 | 3000x2100x2200 | 4486x2100x2180 |
| Masa sprężarki powietrza (kg) | 3200 | 4800 | 5150 | 6000 |
| Moc silnika Diesla (KM) | 260 | 395 | 500 | 550 |
| Przemieszczenie (m3/min) | 19 | 29 | 31 | 40 |
| -Tabela parametrów koparki do wiercenia otworu | |||
| Wymiar całkowity (mm) | 5150x1200x860 | Ciśnienie sprężonego powietrza (Mpa) | 0,8-1,2 |
| waga (kg) | 1100 | Przepływ wyjściowy sprężonego powietrza (m3/min) | 15-40 |
| Koparka adapterowa (tony) | ≥6 | Środek do płukania w proszku | Skompresowane powietrze |
| Średnica otworu (mm) | 90-400 | Średni wpływ | Skompresowane powietrze |
| Średnica rury wiertniczej (mm) | 76-122 | Częstotliwość uderzenia (Hz) | 27-47 |
| Dostępna długość rury wiertniczej (m) | ≤3,7 | Energia uderzenia (J) | 72-300 |
| Maksymalna długość pojedynczego natarcia (m) | 2.5 | Moc uderzenia (kW) | 3.24-15 |
| Maksymalna głębokość odwiertu | 30 | Prędkość obrotowa (rpm) | 180-220 |
| Ciśnienie w układzie hydraulicznym (Mpa) | ≥18 | Maksymalny moment obrotowy (N·m) | 8000NM |
| Natężenie przepływu układu hydraulicznego (l/min) | 80-100 | Moc obrotowa (kW) | 4-6,9 |
| Średni system ciśnienia epidemicznego | Olej hydrauliczny przeciwzużyciowy L-HM46 | ||
